零速開關

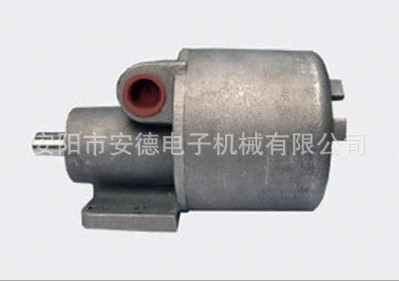

零速開關(轉速監控器,采用美國技術)

零速開關(轉速監控器,采用美國技術)

 輸送設備零速開關使用說明書



1、工作原理:

零速開關安裝在輸送設備的從動輪上,用聯軸器將從動輪軸與零速開關軸連接起來,隨著從動輪一起轉動.當輸送設備皮帶打滑或轉輪出現故障時,零速開關則給出一個信號,使工作人員能及時發現故障,能夠對輸送設備運行進行有效的監控,實現plc自動化控制。

本產品連接電源和控制回路時,可按接線圖連接。本產品特點:采用進口微型繼電器直接隔離,不會對控制系統產生干擾和影響,穩妥可靠。線路板焊接兩個微型繼電器,可根據監控設備的實際轉速,分別調整時間常數和脈沖個數,來實現轉速設定。當監控設備出現異常時,兩組繼電器動作并給出信號。

2、基本參數

產品型號:AD-LS-1

輸入電壓:110VAC 220VAC 24VDC

額定頻率:50/60Hz

接點容量:3A/220VAC/110VAC  5A/24DC






3、特點:

該產品采用美國進口技術,鋁合金外殼防護等級為IP-65,體積小,重量輕,堅固耐用,安裝方便,可在粉塵大、環境惡劣的場所安全穩定運行。具有防塵、防水、耐高溫-45-95℃等特點。速度可調整,監測范圍0-1500rpm,報警具有延時功能

4、適用范圍:

各種輸送機打滑、低速、過負載時監控保護。應用于鏈條輸送機,螺旋輸送機,皮帶輸送機,斗式提升機,旋轉供料閥等。

5、安裝接線

1)、連接形式:用4M8螺絲將零速開關固定在一個直角型的連接板上,直角型連接板上的孔,開成長條形的孔,便于左右、前后調整。

2)、軸端用連軸器將零速開關與從動輪連接起來。

3)、接線方式:零速開關出線8根,其中2根電源線,2根開點,2根閉點,2根共用。


零速開關接線圖


6、零速開關調整方法:

1)該裝置通電后,有1-3分鐘延時,然后,進入正常工作狀態。(可根據用戶要求制作報警延時)

2) 當開關S1撥至中間位置時,為高速位;撥至左邊位置時,為中速位;撥至右邊位置時,為低速位。

3) 綠燈亮時為正常運轉,端子臺3-5通,6-8通。綠燈滅時為有故障出現,端子臺3-4通,8-7通。

4) 黃燈指示運行速度快慢。

5) 調整RZ2  1MΩ電位器,可設定運轉設備的報警轉速。順時針調整用作快速設定報警,逆時針調整用作慢速設定報警。設定好速度后,當設備運轉低于設定的轉速,會發出報警信號。RZ1  500KΩ電位器出廠時已調整好。

調整開關S1及電位器位置圖


安裝時平面向上,圓弧向下。


二、售后服務:

安裝及使用過程中如有問題,請致電河南安陽安德電子機械有限公司

電話:0372-2959556 傳真:0372-2272186 手機:13503975383

QQ:519817447     QQ:867339139

網址:www.xymut.club

郵箱:[email protected]
